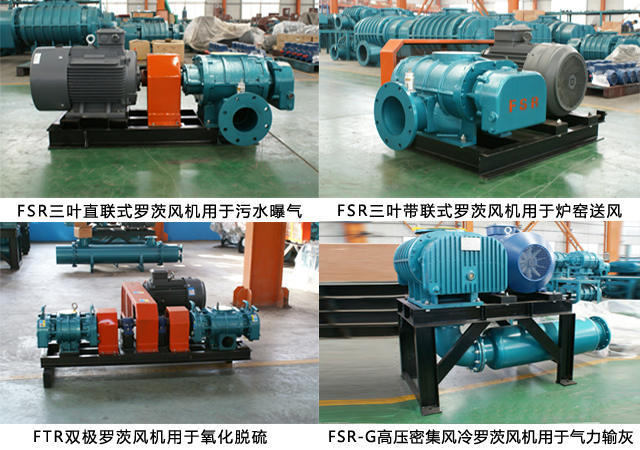

    羅茨鼓風機輸送介質為清潔空氣，清潔煤氣，二氧化硫及其他惰性氣體，特殊氣體行業（煤氣、天然氣、沼氣、二氧化碳、二氧化硫等）及高壓工況的首選產品。鑒于具有上述特點，因而能廣泛適應冶金、化工、化肥、石化、儀器、建材行業。

    按轉子的形狀，羅茨鼓風機分為兩葉型和三葉型。三葉型轉子每轉動一次由 兩 個轉子進行三 次吸、排氣。與二葉型相比，氣體脈動性小，振動也小，噪聲低。

    轉速為150～3000轉/分鐘。流量為0.15～1200立方米/分鐘，壓力為9.8～196千帕，功率為0.75～1000千瓦，單機重量為100～9000千克。

    三葉羅茨風機最大的特點是使用時當壓力在允許范圍內加以調節時流量之變動甚微，壓力選擇范圍很寬，具有強制輸氣的特點。輸送時介質不含油。結構簡單、維修方便、使用壽命長、整機振動小。

    羅茨真空泵，由于周期性的吸、排氣和瞬時等容壓縮造成氣流速度和壓力的脈動，因而會產生較大的氣體動力噪聲。此外，轉子之間和轉子與氣缸之間的間隙會造成氣體泄漏，從而使效率降低。排氣量為0.15～150立方米/分，轉速為 150～3000轉/分。單級壓比通常小于1.7，最高可達2.1，可以多級串聯使用。

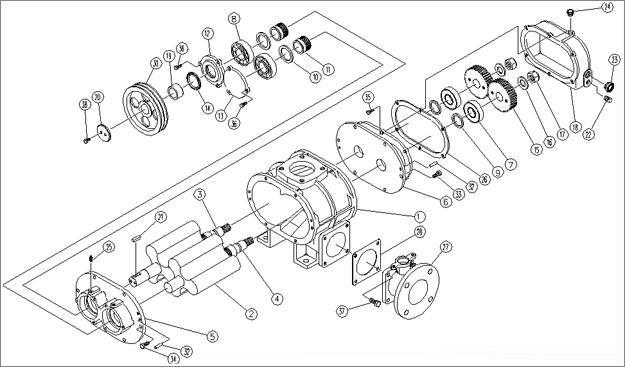

    三葉羅茨鼓風機靠轉子軸端的同步齒輪使兩轉子保持嚙合。轉子上每一凹入的曲面部分與氣缸內壁組成工作容積，在轉子回轉過程中從吸氣口帶走氣體，當移到排氣口附近與排氣口相連通的瞬時，因有較高壓力的氣體回流，這時工作容積中的壓力突然升高，然后將氣體輸送到排氣通道。兩轉子互不接觸，它們之間靠嚴密控制的間隙實現密封，故排出的氣體不受潤滑油污染。
